Montaxe dos escornabots: PLACA BASE

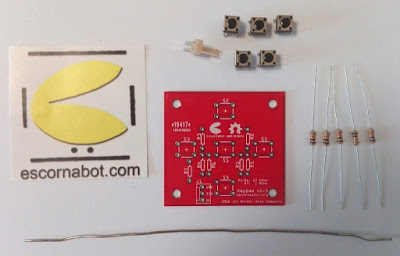

    Para montar a placa base coas seguintes pezas necesitarás unha estación de soldadura a 300 º e estaño de 1 mm

    Comezaremos colocando as resistencias de R2 a R6. Unha vez introducidas no seu lugar, soldamos por detrás:

 Cando as teñamos todas listas, cortamos o arame sobrante:


A continuación soldamos os botóns de S1 a S5

e despois J1 con coidado de que quede recto:


 XA  TEMOS  LISTA  A  PLACA  BASE!!

    Para colocala no seu lugar, poñémola na parte superior do escornabot seguida das outras pezas da botoneira e suxeitamos todo cos dous parafusos máis longos tendo coidado de respectar o burato para as conexións que faltan:
